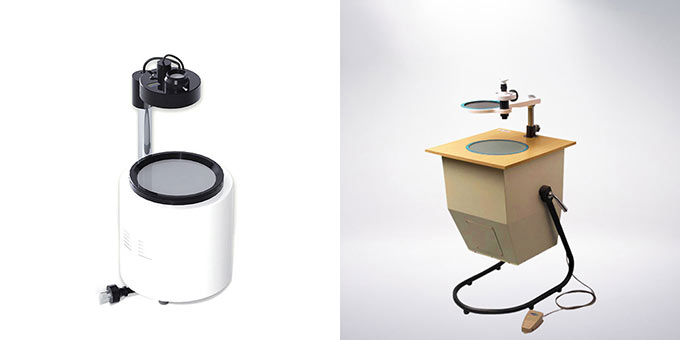

偏光應力儀作為一種基于偏振光干涉原理的精密檢測設備，其應用領域覆蓋多個行業，具體包括：
一、?制藥與醫療領域?
藥用玻璃容器檢測?
用于安瓿瓶、西瓿瓶、輸液瓶等藥品包裝容器的內應力測定，確保退火工藝符合藥典標準（如2025版中國藥典）。
檢測注射用玻璃針筒的殘余應力，滿足ISO 11040-4等國際標準要求。
?醫療器械檢測?
檢測隱形眼鏡等高密度塑料制品的雙折射率及應力分布。
二、?玻璃制造業?
應用于酒瓶、罐頭瓶、調味品玻璃瓶等各類玻璃制品的質量控制，通過分析雙折射光程差評估殘余應力水平。
三、?光學與半導體行業?
光學元件制造?
檢測透鏡、光學晶體（如氟化鈣）的內部應力，確保光學性能穩定性。
半導體材料評估?
分析硅片的機械應力和熱應力分布，優化半導體制造工藝。
四、?塑料與橡膠工業?
用于高密度塑料制品（如燈具復雜結構件）的應力分析，優化配方設計及抗老化性能。
五、?工程材料與制造業?
材料力學性能測試?
測定彈性模量、泊松比等參數，評估材料在靜態、動態或溫度應力下的穩定性。
加工過程監控?
實時檢測材料加工中的應力變化，提升產品質量控制精度。
六、?電子元器件領域?
檢測光纖組件和半導體材料的應力分布，提高通信傳輸效率及電子特性可靠性。
七、?紡織行業?
分析纖維材料的應力分布，評估坯布和紡紗工藝中纖維的強度及斷裂性能。
八、?生命科學研究?
研究生物分子結構變化及內部應力分布，輔助藥物研發與分子生物學研究。
以上應用場景表明，偏光應力儀在工業質量控制、材料研發及前沿科學研究中均發揮關鍵作用。
偏光應力儀通過偏振光干涉原理探測材料內部應力，其核心流程可分為以下步驟：
一、?偏振光生成與傳播?
自然光偏振化?
光源發出的自然光經起偏器過濾后，形成單一振動方向的線偏振光。
偏振光穿透被測材料?
當線偏振光通過存在內應力的透明材料（如玻璃、塑料）時，材料因分子結構不均勻產生雙折射現象，分解為振動方向相互垂直的兩束偏振光（快軸光與慢軸光）。
二、?雙折射與光程差檢測?
光程差產生?
兩束偏振光在材料內的傳播速度差異導致光程差，其大小與材料內部應力強度呈正相關。
相位延遲與干涉?
光程差引起的相位延遲可通過檢偏器觀測到明暗干涉條紋或彩色干涉色序，直接反映應力分布形態。
三、?定量補償與計算?
Senarmont補償法?
采用1/4波片和靈敏色片對光程差進行補償，將相位延遲量轉化為可測量的角度變化（公式：T=3.14θ），實現應力值的精確計算。
全自動檢測技術?
部分儀器通過偏振相機捕捉四個偏振方向的灰度圖像，結合算法直接輸出應力大小及慢軸方向7。
四、?相位延遲與應力關系?
根據應力光學常數公式（Δ=σ·C·d），相位延遲值（Δ）與應力值（σ）呈線性關系，其中C為材料應力光學常數，d為樣品厚度。
五、?核心光學組件?
起偏器與檢偏器?：控制入射光偏振方向及接收光狀態；
波片與補償器?：調節光程差并增強檢測靈敏度；
成像系統?：生成高分辨率應力分布圖譜，支持定性與定量分析。
?總結?：偏光應力儀通過偏振光雙折射效應捕捉材料應力引起的光學相位延遲，結合補償技術與算法實現高精度應力檢測，在制藥、光學、半導體等領域具有不可替代的技術價值。
